Контролер управління зонами COMPUTHERM Q4Z
Температурний контроль і управління зоною обігріву можна досягти за допомогою контролера управління зонами COMPUTHERM Q4Z. Кожна окрема зона обігріву може обігріватися окремо або одночасно. Контролер дозволяє обігрівати тільки ті приміщення, які Вам необхідні. Кімнатні термостати в автоматичному режимі керують котлом і віддають необхідні команди клапанів опалення відповідної зони (макс. 4 зони) - режим відкрито / закрито. У зоні управління може бути підключений кімнатний термостат, наприклад COMPUTHERM Q7 і COMPUTHERM Q3.

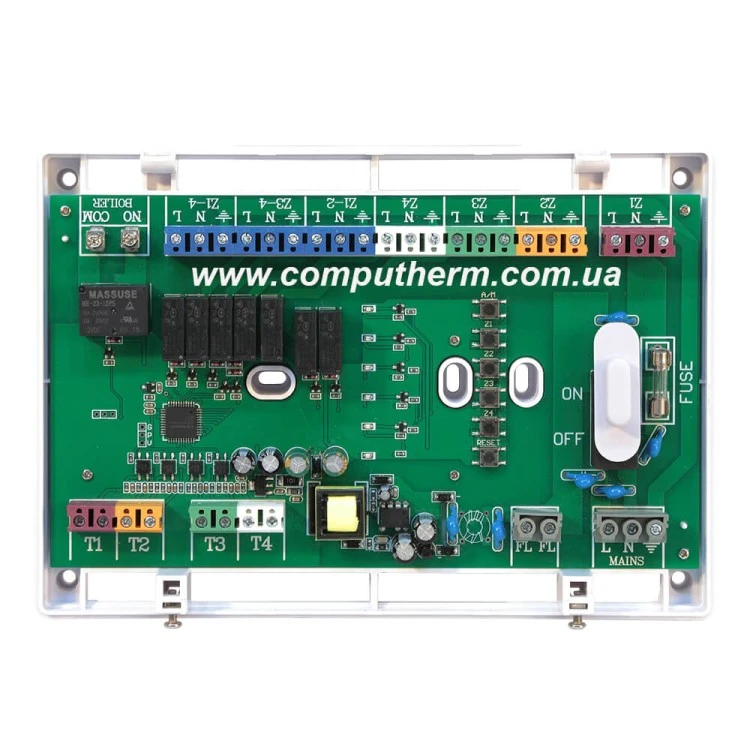

Зазвичай, котли оснащені тільки одним входом для кімнатного термостата, але для тепломережі, що складається з декількох зон і управління декількома вентилями, котлом від декількох термостатів необхідний контролер управління зонами. Контролер управління зонами приймає сигнали перемикання від термостатів (Т1, Т2, Т3, Т4), "відкриває" / "закриває" підключення до виходів зони (Z1, Z2, Z3, Z4) термоприводи / ( Z1-2, Z3-4, Z1-4) циркуляційні насоси і запускає котел (NO, COM).
Для управління більш ніж чотирма зонами рекомендується використовувати два або більше контролера типу COMPUTHERM Q4Z. В цьому випадку виходи управління котлом без потенціалу (NO, COM) повинні бути з'єднані паралельно з котлом.
Технічні характеристики:
- К контроллеру зон можно подключить любой комнатный термостат с исходным контактом переключения NO.
- Напряжение питания: 230ВV переменного тока; 50Гц
- Потребление электроэнергии в состоянии ожидания: 0,5 Вт.
- Напряжение на выходных контактах: 230В переменного тока; 50Гц
- Нагрузка на выходных контактах: 1A (0,5A индуктивная нагрузка)
- Выходная ногрузка на контактах реле управления котлом: 230В AC; 50Гц, 8A (2A индуктивная нагрузка).
- Задержка срабатывания реле управления котлом: 4 мин.
- Продолжительность задержки, которую можно активировать при отключении термостатов: 6 мин
- Температура хранения: -10 °C - + 40 °C
Гарантія 24 місяці.
Контролер зон типу COMPUTHERM Q4Z відповідає стандартам EU EMC 2004/108 / EC; LVD 2006/95 / EC, RoHS 2011/65 / EU.
